在顎式破碎機的發展史中根據動顎運動軌跡的差異存兩種不同形式的顎式破碎機：簡擺顎式破碎機和復擺顎式破碎機。現在中國生產的顎式破碎機以復擺型為主流，這是由于復擺顎式破碎機作為后來者有更優的性能。在分析其性能對比之前，先對這兩種顎式破碎機做一下簡單的介紹。
簡擺鄂式破碎機工作原理：
動鄂懸掛在心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動鄂做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動鄂上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動鄂上每點的運動軌跡都是以心軸為的圓弧，圓弧半徑等于該點軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比i一般為3-6.由于運動軌跡簡單，故稱簡單擺動鄂式破碎機。
簡擺鄂式破碎機結構緊湊簡單，偏心軸等傳動件受力較小;由于動鄂垂直位移較小，加工時物料較少有過度破碎的現象，動鄂鄂板的磨損較小。
復擺鄂式破碎機工作原理：
動鄂上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動鄂的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動鄂上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動鄂上各點的運動軌跡比較復雜，故稱為復雜擺動式鄂式破碎機。
復擺式鄂式破碎機與簡擺式相比較，其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動鄂下端強制性推出成品卸料，故生產率較高，比同規格的簡擺鄂式破碎機的生產率高出20-30%;物料塊在動鄂下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式產品中那樣的片狀成分，產品質量較好。
復擺顎式破碎機與簡擺型不同之處是：少了一根動顎懸掛的心軸，動顎與連桿合為一個 部件，少了連桿，肘板也只有一塊。可見，復擺型構造簡單，但動顎的運動比簡擺型復雜。動顎在水平方向有擺動，同時在垂直方向也運動，是一種復雜運 動，故此類機器稱復雜擺動型顎式破碎機。

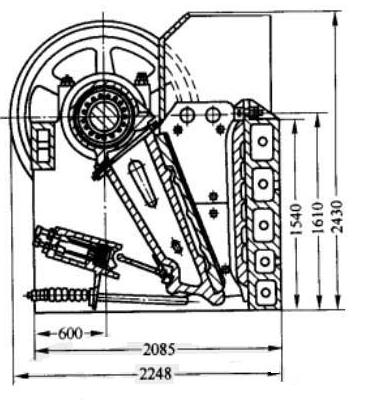

復擺顎式破碎機圖片
復雜擺動顎式破碎機與簡單擺動顎式破碎機性能對比：
1、復雜擺動顎式破碎機優點：
1)質量較輕、構桿較少、結構更緊湊;
2)破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動顎下端強制性推出成品卸料，故生產率較高，比同規格的簡單擺動式顎式破碎機的生產率高出20-30%：
3)物料在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡單擺動顎式破碎機產品中那樣的片狀成分，產品質量較好。
2、復雜擺動顎式破碎機缺點：
動顎垂直擺動幅度較大，對物料塊不但起到擠壓、劈裂、彎折作用，還能起碾搓(上下擠壓)，物料對顎板的磨削作用嚴重，顎板磨損加快，能量消耗增大，物料的過度破碎加劇，產生的粉塵也較多。
這兩種破碎機比較,簡擺顎式破碎機優點是動顎垂直行程較小，使襯板磨損輕;在工作中，連桿施以較小的力而肘板能產生很大的推力;其缺點是：結構較復雜又比較重，比同規格的破碎機重20%-30%;其次它的動顎運動軌跡不理想，其上部水平行程較小而下部水平行程較大。破碎腔中物料分布是：上腔里料塊較大而下腔里料塊較小，大塊要求有較大的壓碎行程而小塊剛好相反。若滿足大塊物料要求，則排料口水平行程又偏大，不能保證產品粒度。此外，動顎在壓碎物料的過程中，有阻礙排料作用。因此，在相同條件下，它比復擺破碎機生產率低30%左右。隨著滾動軸承質量和耐磨材料耐磨性的提高以及采用現代的設計方法，減輕襯板的磨損等，復擺顎式破碎機基本代替了簡擺顎式破碎機。國內規格的有1500*2100復擺顎式破碎機以及國外有1800*2100和2000*3000復擺顎式破碎機。
近些年國內高校，設計院所以及制造廠研制了數種異型顎式破碎機，雖然取得一定成果并對破碎機行業發展有一定推動作用，但都未能得到大面積推廣使用。目前，從國內外市場看絕大多數還是復擺顎式破碎機。應該大力研發這種破碎機。
