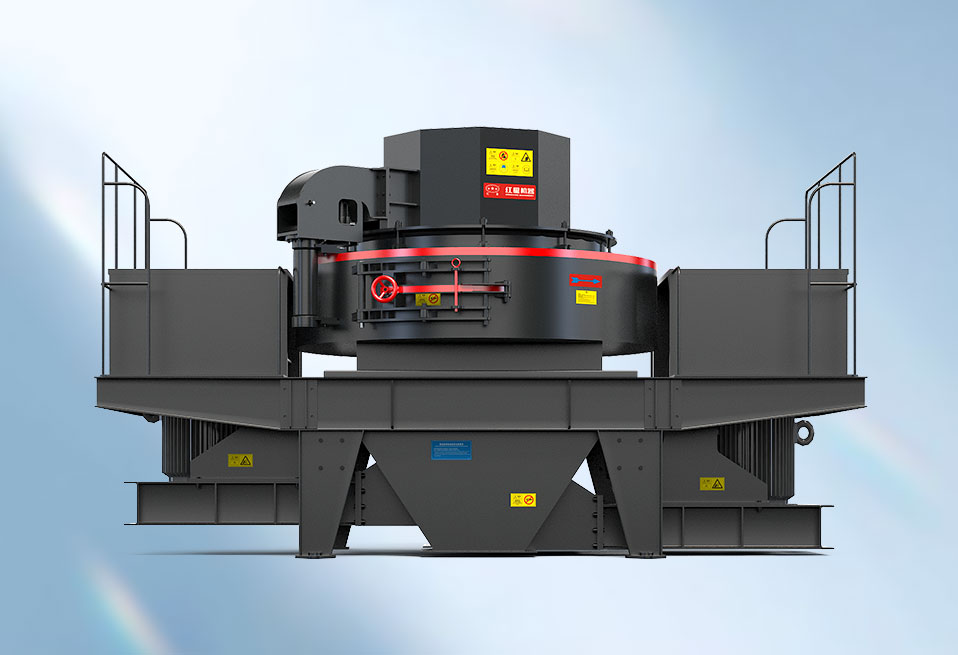

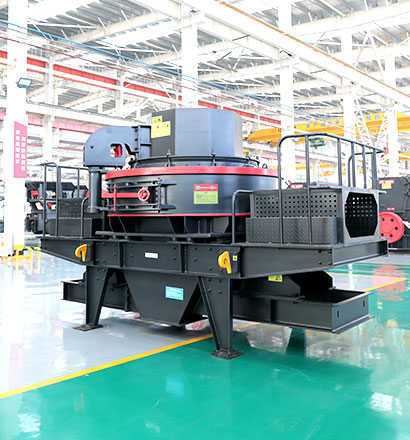

VSI制砂機（立軸沖擊式破碎機）

工作原理

VSI制砂機運用先進的選擇性破碎和解理破碎原理，直接對物料施加足夠動能，并通過沖擊將動能轉換成克服物料所需的破碎能而破碎。物料基本沿其自然的紋理面、解理面斷裂，粒形好、自身消耗低。該機能夠?qū)崿F(xiàn)“石打石”和“石打鐵”兩種工作原理的轉換。

物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速?gòu)乃唭?nèi)射出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

中心進料伴隨環形瀑落進料：物料落入進料斗，再經環形孔落下，被分料板分成兩股料，一股經分料盤進入高速旋轉的甩輪，另一股從分料盤四周落下。進入甩輪的物料，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速?gòu)乃唭?nèi)射出，首先同由分料器四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到渦流腔內渦流襯層上，被物料襯層反彈，斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
